komunikasi data dan jaringan komputer


Apa itu jaringan komputer?

dapat diartikan sebagai sebuah rangkaian dua atau lebih komputer. Komputer-komputer ini akan dihubungkan satu sama lain dengan sebuah sistem komunikasi. Dengan jaringan komputer ini dimungkinkan bagi setiap komputer yang terjaring di dalamnya dapat saling tukar-menukar data, program, dan sumber daya komputer lainnya seperti media penyimpanan, printer, dan lain-lain. Jaringan komputer yang menghubungkan komputer-komputer yang berada pada lokasi berbeda dapat juga dimanfaatkan untuk mengirim surat elektronik (e-mail), mengirim file data (upload) dan mengambil file data dari tempat lain (download), dan berbagai kegiatan akses informasi pada lokasi yang terpisah.

Tujuan utama dari sebuah jaringan komputer adalah sharing resource (baca: sumber daya), dimana sebuah komputer dapat memanfaatkan sumber daya yang dimiliki komputer lain yang berada dalam jaringan yang sama.

Suatu jaringan komputer terdiri atas:

· minimal dua buah komputer

· kartu jaringan (network interface card / NIC) pada setiap komputer

· medium koneksi, yang menghubungkan kartu jaringan satu komputer ke komputer lainnya, biasa disebut sebagai medium transmisi data, bisa berupa kabel maupun nirkabel atau tanpa-kabel (wireless seperti radio, microwave, satelit, dsb).

· perangkat lunak sistem operasi jaringan (network operating system software / NOSS) yang berfungsi untuk melakukan pengelolaan sistem jaringan, misalnya: Microsoft Windows 2000 server, Microsoft Windows NT, Novell Netware, Linux, dan sebagainya.

· peralatan interkoneksi seperti Hub, Bridge, Switch, Router, Gateway, apabila jaringan yang dibentuk semakin luas jangkauannya.

Klasifikasi jaringan komputer

Berdasarkan skala :

· Personal Area Network (PAN)

· Campus Area Network (CAN)

· Local Area network(LAN): suatu jaringan komputer yang menghubungkan suatu komputer dengan komputer lain dengan jarak yang terbatas.

· Metropolitant Area Network (MAN): prinsip sama dengan LAN, hanya saja jaraknya lebih luas, yaitu 10-50 km.

· Wide Area Network (WAN): jaraknya antar kota,negara, dan benua. ini sama dengan internet.

· Global Area Network (GAN)

Berdasarkan fungsi : Pada dasarnya setiap jaringan komputer ada yang berfungsi sebagai client dan juga server. Tetapi ada jaringan yang memiliki komputer yang khusus didedikasikan sebagai server sedangkan yang lain sebagai client. Ada juga yang tidak memiliki komputer yang khusus berfungsi sebagai server saja. Karena itu berdasarkan fungsinya maka ada dua jenis jaringan komputer:

· Client-server

Yaitu jaringan komputer dengan komputer yang didedikasikan khusus sebagai server. Sebuah service/layanan bisa diberikan oleh sebuah komputer atau lebih. Contohnya adalah sebuah domain seperti www.detik.com yang dilayani oleh banyak komputer web server. Atau bisa juga banyak service/layanan yang diberikan oleh satu komputer. Contohnya adalah server jtk.polban.ac.id yang merupakan satu komputer dengan multi service yaitu mail server, web server, file server, database server dan lainnya.

· Peer-to-peer

Yaitu jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara bersamaan. Contohnya dalam file sharing antar komputer di Jaringan Windows Network Neighbourhood ada 5 komputer (kita beri nama A,B,C,D dan E) yang memberi hak akses terhadap file yang dimilikinya. Pada satu saat A mengakses file share dari B bernama data_nilai.xls dan juga memberi akses file soal_uas.doc kepada C. Saat A mengakses file dari B maka A berfungsi sebagai client dan saat A memberi akses file kepada C maka A berfungsi sebagai server. Kedua fungsi itu dilakukan oleh A secara bersamaan maka jaringan seperti ini dinamakan peer to peer.

Berdasarkan topologi jaringan, jaringan komputer dapat dibedakan atas:

· Topologi bus

· Topologi bintang

· Topologi cincin

· Topologi mesh

· Topologi pohon

· Topologi linier

Berdasarkan kriterianya, jaringan komputer dibedakan menjadi 4 yaitu:

1. Berdasarkan distribusi sumber informasi/data

· Jaringan terpusat

Jaringan ini terdiri dari komputer klient dan server yang mana komputer klient yang berfungsi sebagai perantara untuk mengakses sumber informasi/data yang berasal dari satu komputer server

· Jaringan terdistribusi

Merupakan perpaduan beberapa jaringan terpusat sehingga terdapat beberapa komputer server yang saling berhubungan dengan klient membentuk sistem jaringan tertentu.

2. Berdasarkan jangkauan geografis dibedakan menjadi:

· Jaringan LAN

merupakan jaringan yang menghubungkan 2 komputer atau lebih dalam cakupan seperti laboraturium,kantor, serta dalam 1 warnet.

· Jaringan MAN

Merupakan jaringan yang mencakup satu kota besar beserta daerah setempat. Contohnya jaringan telepon lokal, sistem telepon seluler, serta jaringan relay beberapa ISP internet.

· Jaringan WAN

Merupakan jaringan dengan cakupan seluruh dunia. Contohnya jaringan PT Telkom,Indosat, serta jaringan GSM Seluler seperti Satelindo, Telkomsel, dan masih banyak lagi.

3. Berdasarkan peranan dan hubungan tiap komputer dalam memproses data.

· Jaringan Client-Server

Pada jaringan ini terdapat 1 atau beberapa komputer server dan komputer client. Komputer yang akan menjadi komputer server maupun menjadi komputer client dan diubah-ubah melalui software jaringan pada protokolnya. Komputer client sebagai perantara untuk dapat mengakses data pada komputer server sedangkan komputer server menyediakan informasi yang diperlukan oleh komputer client.

· Jaringan Peer-to-peer

Pada jaringan ini tidak ada komputer client maupun komputer server karena semua komputer dapat melakukan pengiriman maupun penerimaan informasi sehingga semua komputer berfungsi sebagai client sekaligus sebagai server.

4. Berdasarkan media transmisi data

· Jaringan Berkabel (Wired Network)

Pada jaringan ini, untuk menghubungkan satu komputer dengan komputer lain diperlukan penghubung berupa kabel jaringan. Kabel jaringan berfungsi dalam mengirim informasi dalam bentuk sinyal listrik antar komputer jaringan.

· Jaringan Nirkabel(WI-FI)

Merupakan jaringan dengan medium berupa gelombang elektromagnetik. Pada jaringan ini tidak diperlukan kabel untuk menghubungkan antar komputer karena menggunakan gelombang elektromagnetik yang akan mengirimkan sinyal informasi antar komputer jaringan.

Model referensi OSI

Model Referensi OSI (Open System Interconnection) merupakan salah satu standar protokol jaringan yang menggambarkan fungsi, tujuan, dan kerangka kerja suatu struktur model referensi logis dalam sistem komunikasi. Model referensi ini terdiri dari tujuh lapisan, yaitu:



1. Lapisan fisik (Physical Layer)
Lapisan ini merupakan lapisan paling bawah (dasar) yang bertugas menge
ndalikan dan mengatur semua hal yang berhubungan dengan masalah transport data, seperti:
a. menentukan karakteristik kabel yang digunakan untuk menghubungkan komputer dengan jaringan;
b. mentransfer dan menentukan bagaimana bit-bit data dikodekan;
c. menangani interkoneksi fisik (kabel), mekanikal, elektrikal, dan prosedural.

2. Lapisan Keterkaitan Data (Data Link Layer)
Pada lapisan ini paket data yang ingin dikirim akan berbentuk frame. Fungsi lapisan ini adalah menentukan protokol untuk pertukaran frame data yang lewat melalui kabel. Dengan kata lain, lapisan ini menganani hal yang berhubungan dengan pengambilan dan pelepasan paket data dari dan ke kabel, deteksi, dan koreksi kesalahan, serta pengiriman ulang data.

3. Lapisan Jaringan (Network Layer)
Lapisan ini tugasnya adalah merutekan paket data ke tujuan yang seharusnya, mengendalikan operasi subnet, mengatasi semua masalah yang terjadi pada jaringan sehingga jaringan yang berbeda dapat saling terinterkoneksi.

4. Lapisan Transport (Transport Layer)
Lapisan ini akan menerima data dari lapisan sesi, memecah
nya menjadi potongan data yang lebih kecil, lalu meneruskannya ke lapisan jaringan. Selain itu, lapisan ini juga berfungsi untuk menjamin agar data dapat diterima di sisi penerima dengan benar.

5. Lapisan Sesi (Session Layer)
Lapisan sesi ini mengijinkan para user untuk menetapkan session dengan user yang lainnya.

6. Lapisan Presentasi (Presentation Layer)
Lapisan ini akan menterjemahkan struktur data yang telah
direpresentasikan. Selain itu, pada lapisan ini juga terjadi kompresi data, enkripsi, deskripsi, dan konversi data.

7. Lapisan Aplikasi (Application Layer)
Lapisan ini fungsinya menyediakan akses aplikasi ke jaringan dan terdiri dari bermacam-macam protokol.

Model referensi TCP/IP

Model Referensi Jaringan TCP / IP adalah standar komunikasi data yang dipergunakan oleh komunitas dalam proses tukar – menukar data dari komputer yang satu ke komputer yang lain di dalam jaringan komputer.

B. Model Referensi TCP/IP

•TCP/IP digunakan pertama kali untuk menghubungkan komputer – komputer pemerintah (USA) dan sekarang telahmenjadi dasar bagi internet.

•TCP/IP memiliki keunggulan sehubungan dengan kompatibilitasnya dengan
beragam perangkat keras dan sistem operasi.

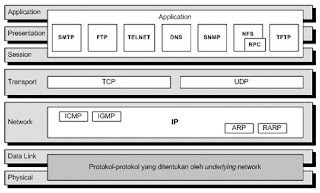

Lapisan model referensi TCP/IP



1. Physical Layer. Pada lapisan ini TCP/IP tidak mendefinisikan protokol yang spesifik. Artinya TCP/IP mendukung semua standar dan proprietary protokol lain. Pada lapisan ini ditentukan karakteristik media transmisi, rata-rata pensinyalan, serta skema pengkodean sinyal dan sarana sistem pengiriman data ke device yang terhubung ke network

2. Data Link Layer. Berkaitan dengan logical-interface diantara satu ujung sistem dan jaringan dan melakukan fragmentasi atau defragmentasi datagram. Ada juga beberapa pendapat yang menggabungkan lapisan ini dengan lapisan fisik sehingga kedua lapisan ini dianggap sebagai satu lapisan, sehingga TCP/IP dianggap hanya terdiri dari empat lapis. Perhatikan perbandingannya pada kedua gambar di atas.

3. Network Layer Internet Protocol (IP). Berkaitan dengan routing data dari sumber ke tujuan. Pelayanan pengiriman paket elementer. Definisikan datagram (jika alamat tujuan tidak dalam jaringan lokal, diberi gateway = device yang menswitch paket antara jaringan fisik yang beda; memutuskan gateway yang digunakan). Pada lapisan ini TCP/IP mendukung IP dan didukung oleh protokol lain yaitu RARP, ICMP, ARP dan IGMP.

1. Internetworking Protocol (IP) Adalah mekanisme transmisi yang digunakan oleh TCP/IP. IP disebut juga unreliable dan connectionless datagram protocol-a besteffort delivery service. IP mentransportasikan data dalam paket-paket yang disebut datagram.

2. Address Resolution Protocol (ARP) ARP digunakan untuk menyesuaikan alamat IP dengan alamatfisik (Physical address).

3. Reverse Address Resolution Protocol (RARP) RARP membolehkan host menemukan alamat IP nya jika dia sudah tahu alamat fiskinya. Ini berlaku pada saat host baru terkoneksi ke jaringan.

4. Internet Control Message Protocol (ICMP) ICMP adalah suatu mekanisme yang digunakan oleh sejumlah host dan gateway untuk mengirim notifikasi datagram yang mengalami masalah kepada host pengirim.Internet

5. Group Message Protocol (IGMP) IGMP digunakan untuk memfasilitasi transmisi message yang simultan kepasa kelompok/group penerima.

4. Transport Layer. Pada lapisan ini terbagi menjadi dua, UDP dan TCP

1. User Datagram Protocol (UDP) UDP adalah protokol process-to-process yang menambahakan hanya alamat port, check-sum error control, dan panjang informasi data dari lapisan di atasnya. (Connectionless)

2. Transmission Control Protocol (TCP) TCP menyediakan layanan penuh lapisan transpor untuk aplikasi. TCP juga dikatakan protokol transport untuk stream yang reliabel. Dalam konteks ini artinya TCP bermakna connectionoriented, dengan kata lain: koneksi end-to-end harus dibangun dulu di kedua ujung terminal sebelum kedua ujung terminal mengirimkan data. (Connection Oriented)

5. Application Layer. Layer dalam TCP/IP adalah kombinasi lapisan-lapisan session, presentation dan application pada OSI yang menyediakan komunikasi diantara proses atau aplikasi-aplikasi pada host yang berbeda: telnet, ftp, http, dll.

Protocol TCP / IP dikembangkan pada akhir dekade 1970-an hingga awal 1980-an sebagai sebuah protocol standar untuk menghubungkan komputer – komputer dan jaringan membentuk sebuah jaringan yang luas.

Protocol ini menggunakan skema pengalamatan yang sederhana yang disebut alamat IP yang mengizinkan beberapa ratus juta komputer untuk dapat saling berhubungan satu sama lain di internet.

Persamaan Antara Model OSI dan TCP/IP

1) Keduanya memiliki layer (lapisan).

2) Sama – sama memiliki Application layer meskipun memiliki layanan yang berbeda.

3) Memiliki transport dan network layer yang sama.

4) Asumsi dasar keduanya adalah menggunakan teknologi packet switching

ENKAPSULASI DAN DEKAPSULASI

Enkapsulasi (bahasa Inggris:encapsulation), secara umum merupakan sebuah proses yang membuat satu jenis paket data jaringan menjadi jenis data lainnya. Enkapsulasi terjadi ketika sebuah protokol yang berada pada lapisan yang lebih rendah menerima data dari protokol yang berada pada lapisan yang lebih tinggi dan meletakkan data ke format data yang dipahami oleh protokol tersebut. Dalam OSI Reference Model, proses enkapsulasi yang terjadi pada lapisan terendah umumnya disebut sebagai "framing". Beberapa jenis enkapsulasi lainnya antara lain:

· Frame Ethernet yang melakukan enkapsulasi terhadap datagram yang dibentuk oleh Internet Protocol (IP), yang dalam datagram tersebut juga melakukan enkapsulasi terhadap paket data yang dibuat oleh protokol TCP atau UDP. Data yang dienkapsulasi oleh protokol TCP atau UDP tersebut sendiri merupakan data aktual yang ditransmisikan melalui jaringan.

· Frame Ethernet yang dienkapsulasi ke dalam bentuk frame Asyncronous Tra Mode (ATM) agar dapat ditransmisikan melalui backbone ATM.

Enkapsulasi adalah suatu proses untuk menyembunyikan atau memproteksi suatu proses dari kemungkinan interferensi atau penyalahgunaan dari luar sistem sekaligus menyederhanakan penggunaan sistem itu sendiri, juga membuat satu jenis paket data jaringan menjadi jenis data lainnya. Enkapsulasi terjadi ketika sebuah protokol yang berada pada lapisan yang lebih rendah menerima data dari protokol yang berada pada layer yang lebih tinggi dan meletakkan data ke format data yang dipahami oleh protokol tersebut. Akses ke internal sistem diatur sedemikian rupa melalui seperangkat interface.

· Pemakai (end user )berinteraksi dengan lapisan aplikasi dan mengirim data (message) melalui lapisan tersebut.

· Memasuki lapisan transport,data ini kemudian dikemas dengan menambahkn informasi tentang protocol dilapisan tersebut. Informasi ini sering disebut sebagai HEADER

· Pembungkus header ini disebut sebagai enkapsulasi dan pada layer 4 disebut sebagai SEGMENT

· Memasuki lapisan transport,data ini kemudian dikemas dengan menambahkn informasi tentang protocol dilapisan tersebut. Informasi ini sering disebut sebagai HEADER

· Segment selanjutnya dikirim kelapisan network sebagai DATA. Kemudian data tersebut dikemas dengan informasi yang relevan untuk layer-3 berupa header.

· Pada lapisan network,layer-3 header dan data disebut sebagai PAKET

· Memasuki layer-2 paket tersebut kembali diberikan informasi yang disebut sebagai layer-2 header. Data ini kemudian disebut sebagai FRAME

· Frame kemudian memasuki layer-1 (physical layer) dan diubah menjadi bitstream yang akhirnya ditranmisikan ke tujuan

· Pada tujuan, bit stream ini kemudian diubah menjadi FRAME

· FRAME-header kemudian dilepas dan dikirim ke layer-3 sebagai PAKET

· Paket selanjutnya melepas Header dan mengirim data tersebut ke layer-4 sebagai SEGMENT

· SEGMENT kemudian melepas layer-4 header dan memberikan data ke layer -5,6,7 yang akhirnya diterima oleh user sebagai data.

· Proses pelepasan header dari layer ke layer disebut sebagai Dekapsulasi

Proses komunikasi pada jaringan komputer

Bagaimana Data Dikomunikasikan?




Perbedaan mendasar antara jaringan komputer dan komunijasi data adalah komunikasi data lebih cenderung pada kehandalan dan efisiensi transfer sejumlah bit-bit dari satu titik ke tujuannya sementara jaringan komputer menggunakan teknik komunikasi data namun lebih mementingkan arti dari tiap bit dalam proses pengiriman hingga diterima di tujuannya

komunikasi data merupakan transmisi data elektronik melalui sebuah media. Media tersebut dapat berupa kabel tembaga, fiber optik, radio frecuency dan micro wave (gelombang mikro) dan sebagainya (dibahas pada komponen jaringan). Sistem yang memungkinkan terjadinya transmisi data seringkali disebut jaringan komunikasi data.


GAMBAR: Model komunikasi data sederhana

Gambar di atas merupakan perspektif lain dari model komunikasi data (gambar a). Untuk memudahkan pemahaman, kita mengambil contoh pengiriman electronic mail (surat elektronik).

Misalkan perangkat input dan transmitter merupakan komponen sebuah personal computer (PC). Seorang user pada sebuah PC akan mengirim pesan m ke user lain. User ini akan mengaktifkan paket electronic mail pada PC dan mengetik pesan melalui keyboard (perangkat input). Karakter string yang dibuat akan disimpan di buffer pada memori utama. PC ini dihubungkan pada sebuah media transmisi, seperti kabel atau telepon melalui perangkat I/O (transmitter), misalnya transceiver atau modem. Pesan tadi akan ditransfer ke transmitter sebagai sebuah barisan voltase [g(t)] yang merepresentasikan bit-bit pada kabel atau bus komunikasi. Transmitter dihubungkan langsung ke medium dan mengkonversi aliran yang datang [g(t)] menjadi sinyal [s(t)] yang memungkinkan untuk ditransmisikan/dirambatkan.

Sinyal yang ditransmisikan s(t) merambat melalui media komunikasi/sistem transmisi – menjadi objek gangguan dalam transmisi sehingga r(t) bisa saja berbeda dengan s(t) - dan diterima oleh receiver sebagai r(t). Receiver berusaha menganalisis keaslian s(t), di dasarkan pada r(t) dan pengetahuannya atas media, yang menghasilkan rangkaian bit g’(t). Bit-bit ini di kirim ke komputer output, dimana bit-bit tersebut di tahan dalam memori sebagai (g’). dalam beberapa kasus, sistem tujuan (destination) akan berusaha memperingatkan jika terjadi error, dan untuk selajutnya bekerja sama dengan sistem sumber sampai akhirnya mendapatkan data yang bebas dari error (error-free data). Data ini kemudian diberikan kepada user melalui suatu perangkat output, seperti printer atau layar monitor. Pesan (m’) sebagaimana dilihat oleh user biasanya merupakan salinan dari pesan aslinya (m).
